1.项目概述

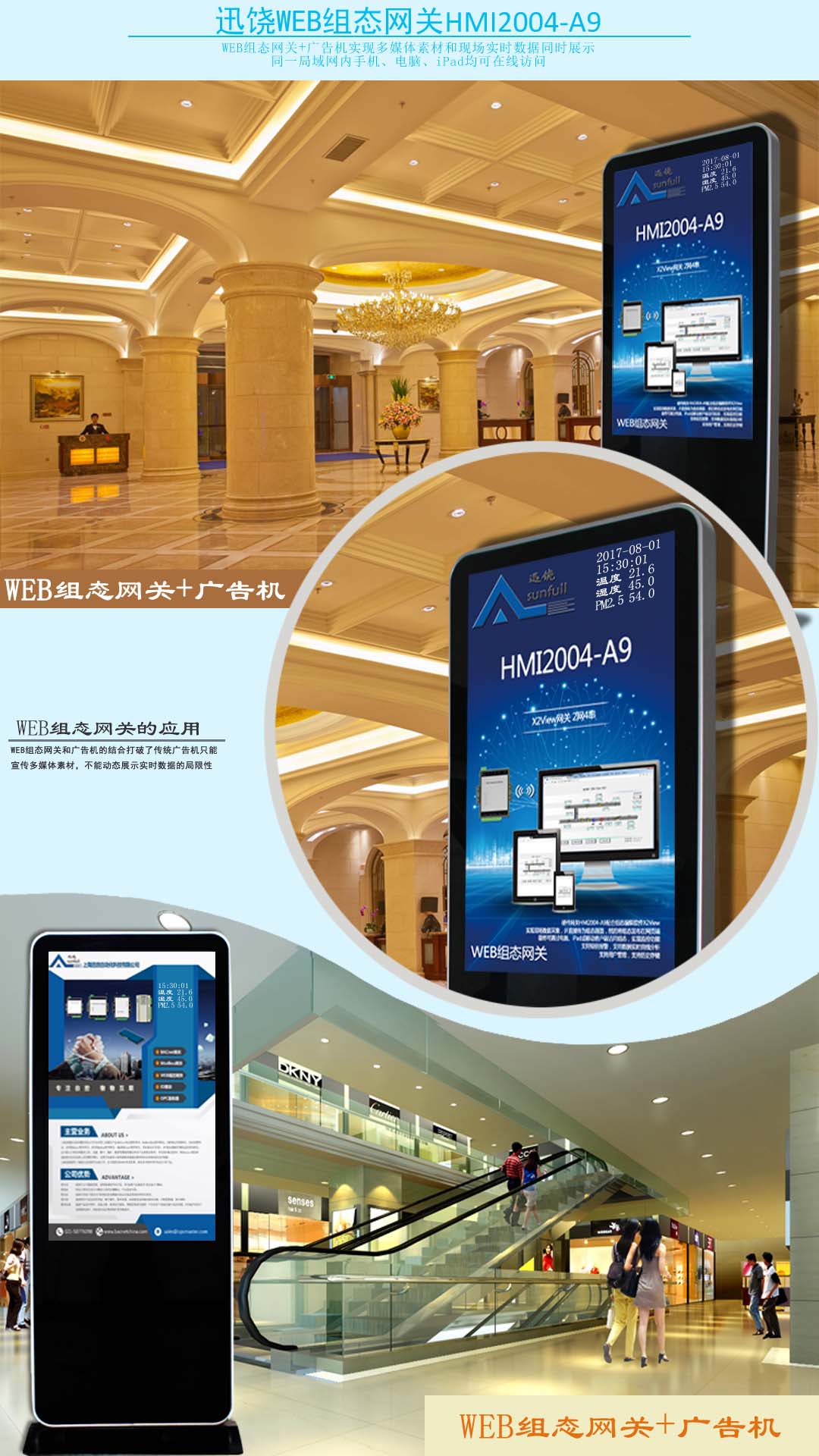

迅饶组态网关与液晶广告机对接
2.需求分析
2.1问题描述
图片的轮播，时间、温湿度显示和实时更新
2.2网关介绍
硬件网关HMI2004-A9配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。
X2View是上海迅饶自主研发新一代的基于HTML5规范的组态软件。具有常规通用组态操作方便的特性，另外有具有触摸屏组态软件可以运行在嵌入式系统上的特性。比起其它组态软件，最大的亮点是完全基于WEB开发，用户创建的组态工程，可以下载到硬件上运行。智能手机、iPad或者PC可以通过浏览器访问，特别适合应用在BA、智能家居等场合。
3.方案设计
3.1方案介绍
组态网关采集温湿度传感器数据，并编辑成组态页面，实现产品图片的轮播和数据的实时更新。
3.2 方案详细说明
温湿度传感器示意图
添加传感器驱动示意图
说明：温湿度传感器是Modbus RTU通讯协议，所以通过组态编辑软件X2View建立Modbus RTU驱动，并添加通道和设备。最后添加标签，采集传感器相关数据（如CO2浓度、温度、湿度、PM2.5等）。
组态页面示意图一
组态页面示意图二
说明：组态软件编辑完成，在PC上运行无误后上传到网关。最终实现数据实时显示和图片轮播。
附录：广告机轮播图部分如下
图片一
图片二
图片三 |
