网关型空气质量传感器 型号：HMI1001-IAQ
功能描述： 网关型空气质量传感器HMI1001-IAQ配合组态编辑软件X2View能够实时监测室内温度、湿度、CO2浓度、PM2.5质量浓度、VOC浓度等级等五项空气指标，可编辑组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、iPad或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet 服务器、Modbus服务器、OPC UA服务器，开放数据接口被第三方的系统集成。
|
采集信号 |
PM2.5 |
CO₂ |
VOC |
AO |
相对湿度 |
|
HMI1001-IAQ |
0~1000µg/m³ |
0~5000ppm |
0~3等级 |
-20～70℃ |
5~95%RH |
应用领域：
应用在智能楼宇、商业办公楼、酒店、医院、学校等大型建筑物内部，IAQ空气质量传感器可以将实时检测到的PM2.5质量浓度、VOC浓度、CO2浓度、温度、湿度等空气指标数据，上传到组态界面进行实时监控，从而满足人们对舒适性、健康环境的需求。
网关型IAQ传感器HMI1001-IAQ也是一个网关，有1路RS485 口，可以采集其它控制器的数据；也可以和DDC联动，实现风机启停、新风输送、自动除湿、温度控制等自动逻辑。自身开放BACnet、Modbus、OPC UA、MQTT给到第三方的系统或者平台软件，方便集成。
运行环境： X2View组态软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器远程访问网关里的组态画面。
支持寄存器类型及个数
注意：寄存器点数是动态支持的，总点数不可超过256点。
支持的BACnet寄存器类型及最大点数如下表。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
256（0~255） |
|
AO（可读可写） |
256（0~255） |
|
AV （可读可写） |
256（0~255） |
|
BI （只读不写） |
256（0~255） |
|
BO（可读可写） |
256（0~255） |
|
BV（可读可写） |
256（0~255） |
|
MSI （只读不写） |
256（0~255） |
|
MSO（可读可写） |
256（0~255） |
|
MSV（可读可写） |
256（0~255） |
支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：寄存器个数是动态支持的，每种寄存器最多可建256个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
256（1~256） |
|
1X(Input Status)只读 |
256（1~256） |
|
4X(Holding Register)可读可写 |
256（1~256） |
|
3X(Input Register)只读 |
256（1~256） |
|
软件特点： |
|
-绿色免安装，支持多国语言; |
|
-支持监测室内温度、湿度、CO2浓度、PM2.5质量浓度、VOC浓度等级等 ； |
|
-支持五项空气指标的实时数值； |
|
-支持图形化、JS和PLC混合编程； |
|
-支持PID控制函数； |
|
-支持触发器，实现任意两两协议之间的相互转换； |
|
-传感器本身也是网关，支持采集Modbus、BACnet协议，方便扩展； |
|
-支持转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器； |
|
-支持MQTT服务、工程上传云端等功能； |
|
-支持实时曲线、饼状图、环状图； |
|
-支持云端组态，实现数据的远程监控； |
|
-支持外部存储MySQL、SQLServer、InfluxDB； |
|
-支持微信、短信平台、邮件、钉钉方式发送报警信息; |
|
-支持时间表，可实现定时启停设备、设定数值等操作； |
|
-添加新的私有协议支持，2周内即可完成 |
|
硬件参数： |
|
| 处理器：1核800MHZ |
电源：AC/DC 12-24V |
| 内存：512M 高性能内存 |
闪存：8G |
| 系统：LINUX系统 |
功耗：6W |
| 重量：350g |
材质：ABS塑料 |
|
安装方式：吸顶式 |
尺寸(L×W×H)：65*40mm(RxH) |
| 接口：2个网口，3个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |

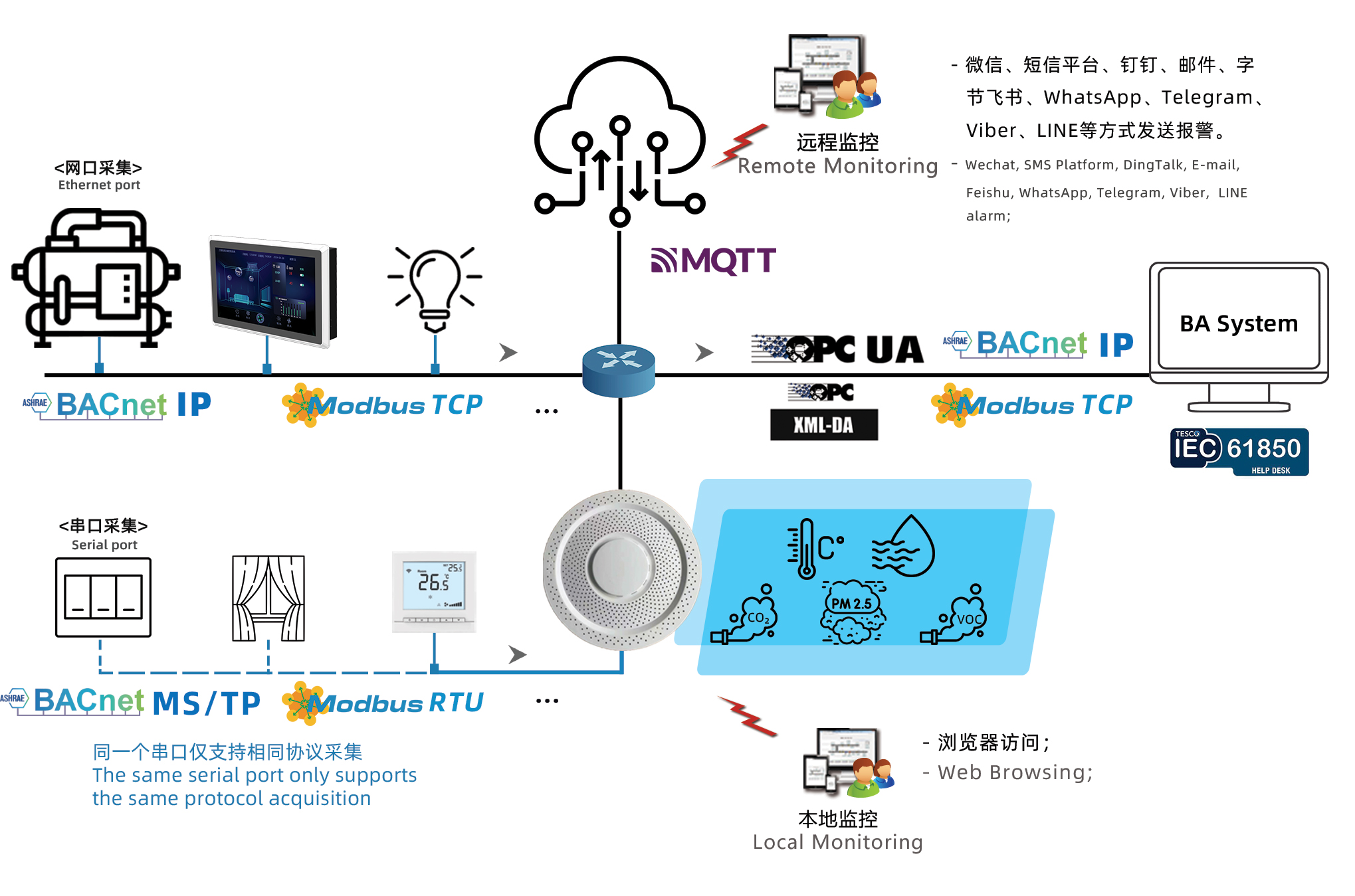

现场应用原理图

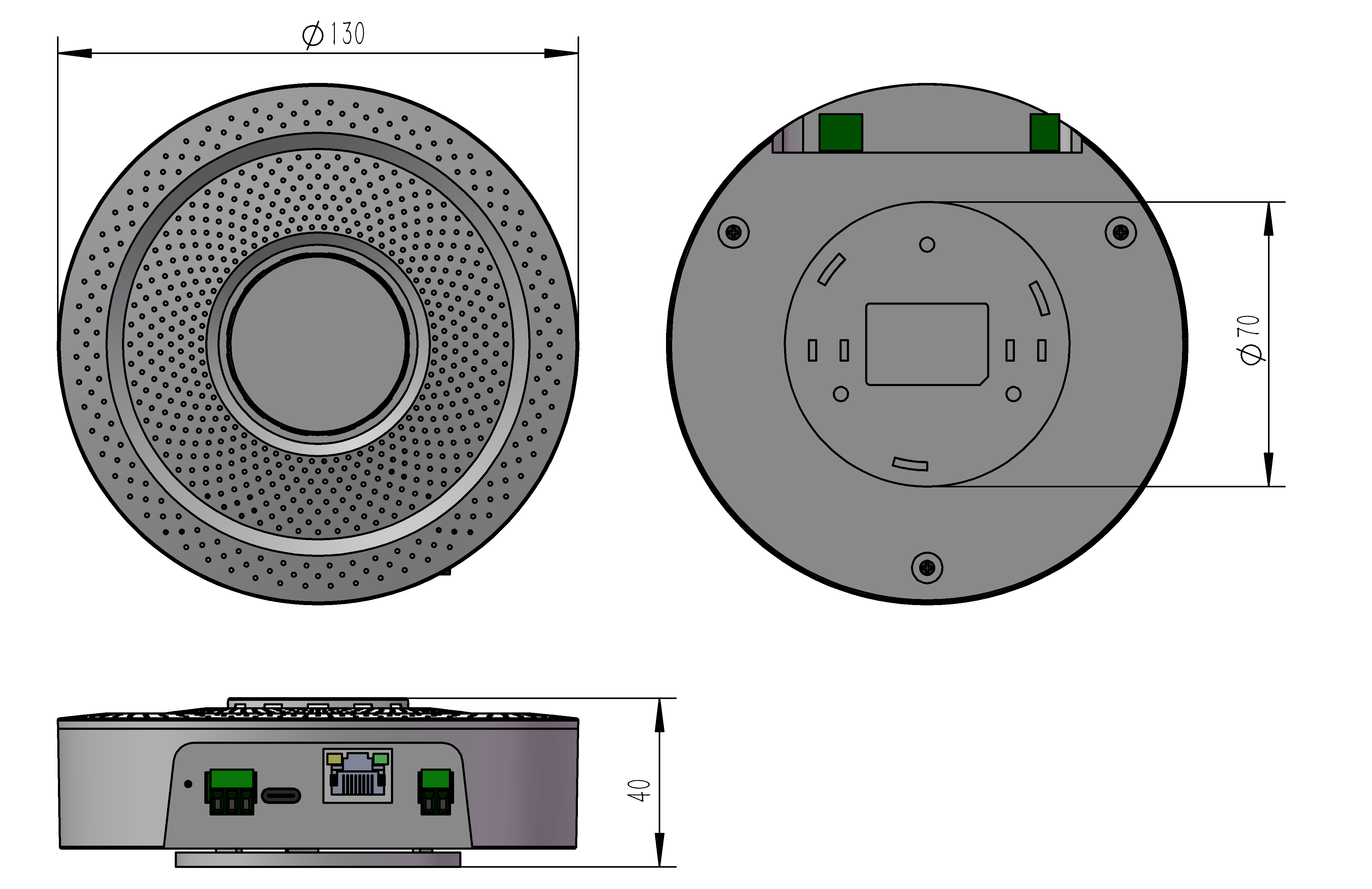

产品尺寸图
|
相关资料 |
版本 |
大小 |
下载 |
|
产品说明书 |
3.0 |
1.5M |
下载 |
|
通讯连接说明书 |
3.0 |
29.9M |
下载 |
|
WEB组态软件 |
1.0 |
167M |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
