产品型号：MOD1006-Lite-E
功能描述:
极简型E系列Modbus网关MOD1008-Lite-E(1个网口，8个RS485串口，动态支持2048点)。支持采集 Modbus RTU、Simulator转发为Modbus RTU/TCP服务器。网关使用X2Modbus软件做配置，X2Modbus的“X” 代表各种采集端协议，“2”是“To”的谐音表示转换，“Modbus”是最终支持标准Modbus RTU/TCP。用户可根据现场设备点表进行配置工程，转发为标准Modbus RTU从站或Modbus TCP服务器，上传到硬件网关中，Modbus客户端就可以通过网关访问现场设备的数据。
注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的Modbus寄存器基地址都是从1(Base1)开始。
应用领域：
用于解决Citect、IFIX、RSVIEW、WinCC、组态王、易控等组态软件直接集成非标设备的问题。譬如楼控自动化里的DDC、 PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。
运行环境：
X2Modbus配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
支持寄存器类型及个数
支持Modbus RTU /TCP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建1536个点。
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
1536（1~1536） |
|
1X(Input Status)只读 |
1536（1~1536） |
|
4X(Holding Register)可读可写 |
1536（1~1536） |
|
3X(Input Register)只读 |
1536（1~1536） |
| 软件特点： |
| -绿色免安装，支持多国语言; |
|
-仅支持Modbus RTU、Simulator转为Modbus TCP服务器;
-转发端支持多个Modbus从站功能；
-支持JS脚本、触发器，实现逻辑控制； |
| -支持PC、手机端、iPad等访问，监控; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持0X、1X、3X、4X四种寄存器类型; |
| -配置软件X2Modbus配置工程方便，1536个点20分钟内即可完成; |
| -添加新的私有协议支持Modbus,2周内即可完成; |
|
硬件参数： |
|
| 系统：Linux |
串口：6个RS485 |
| 处理器：1核1GHz |
尺寸(L×W×H)：120mm×100mm×27mm |
| 内存：512M |
重量：300g |
|
Flash：4G |
材质：镀锌碳钢 |
|
功率：8W |
安装方式：立式导轨 |
|
电源：AC/DC 12~24V |
温度：-20℃～+70℃(工作) -40℃～+85℃(储运) |
|
网口：1个个高性能100M/1000M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |

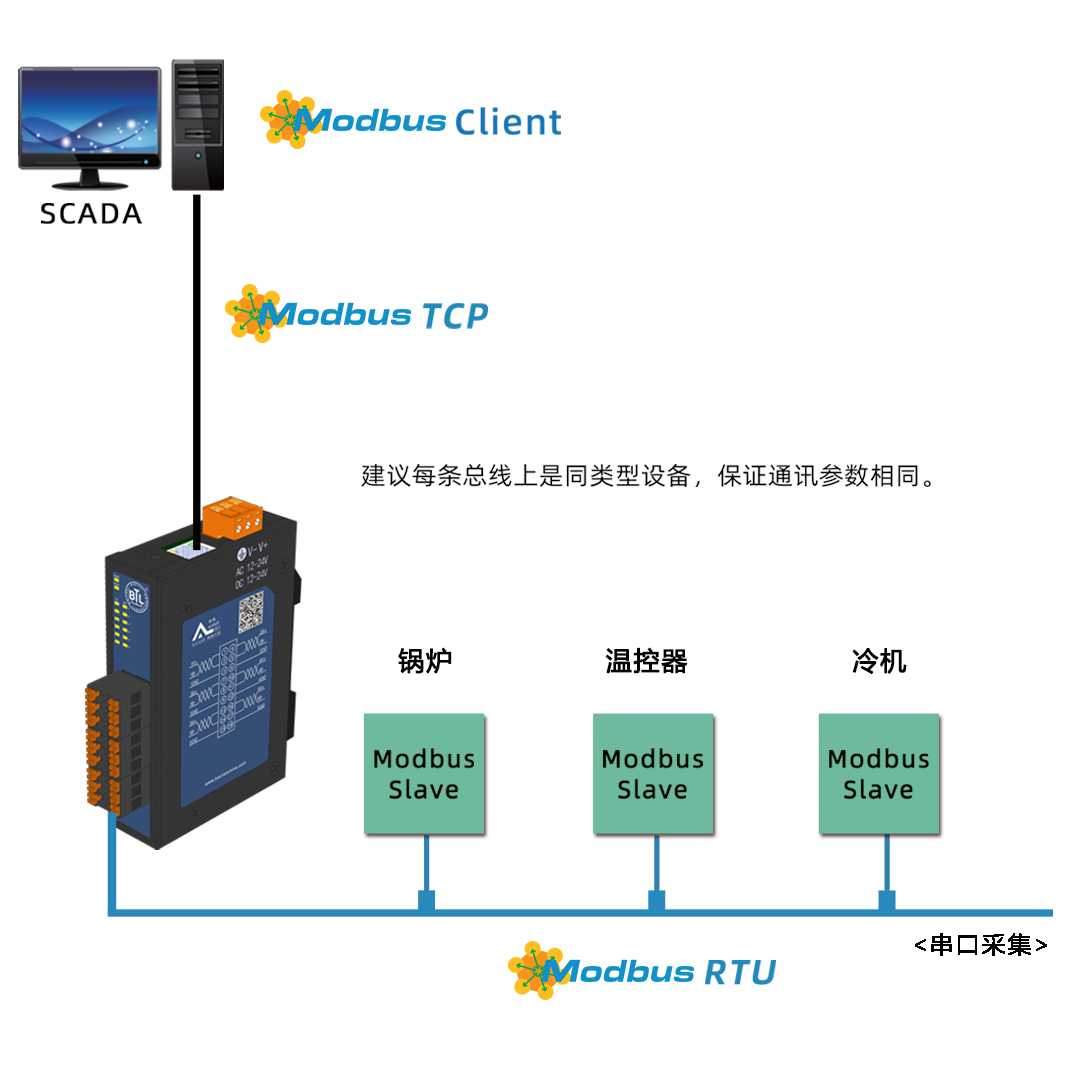

场景一、Modbu RTU转发为Modbus TCP

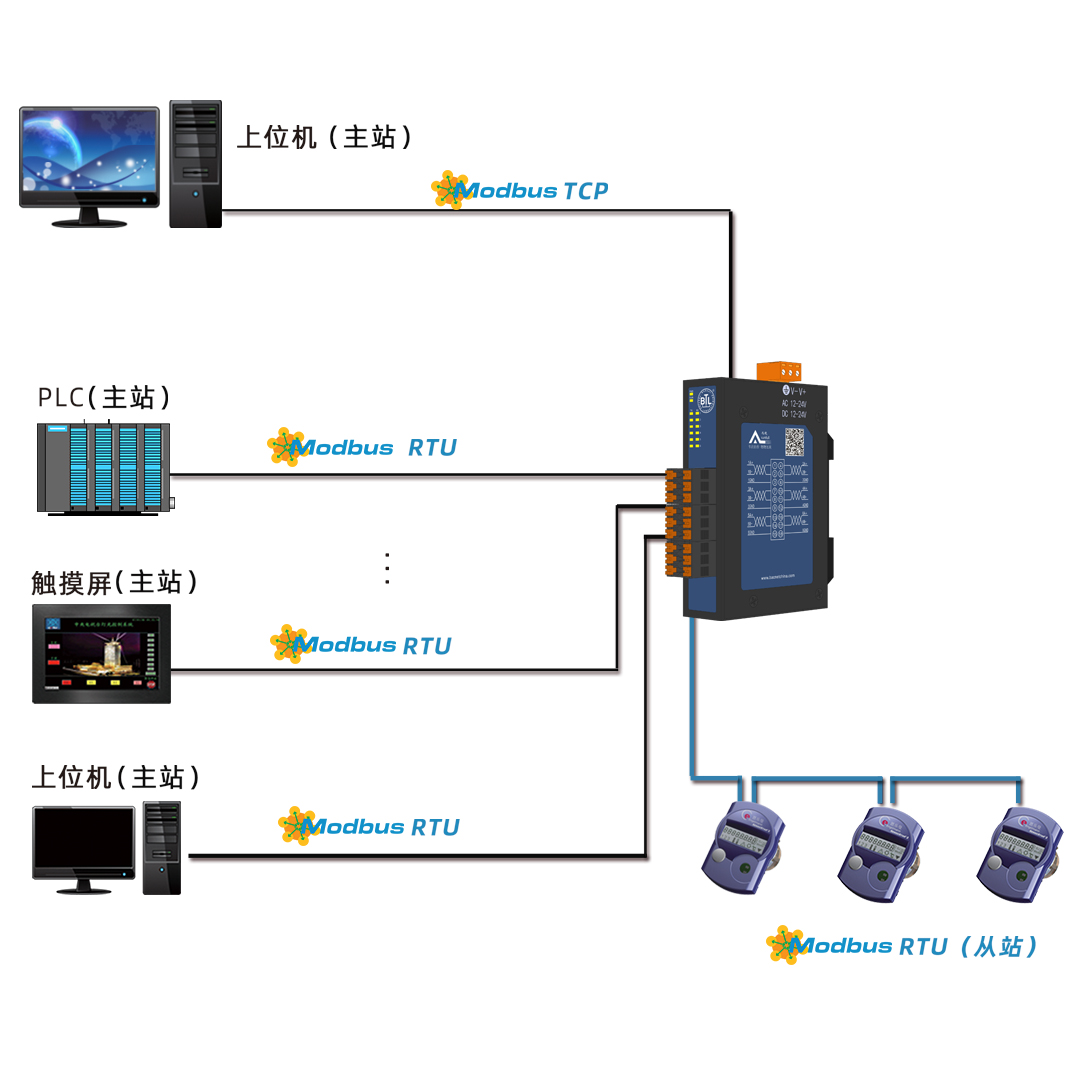

场景二、Modbus多主多从
|
相关资料 |
版本 |
大小 |
下载 |
|
产品说明书 |
3.0 |
1.3M |
下载 |
|
使用说明书 |
3.0 |
0.3M |
下载 |
|
通讯连接说明书 |
3.0 |
30.1M |
下载 |
|
X2Modbus配置软件 |
2.0 |
13.8M |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
